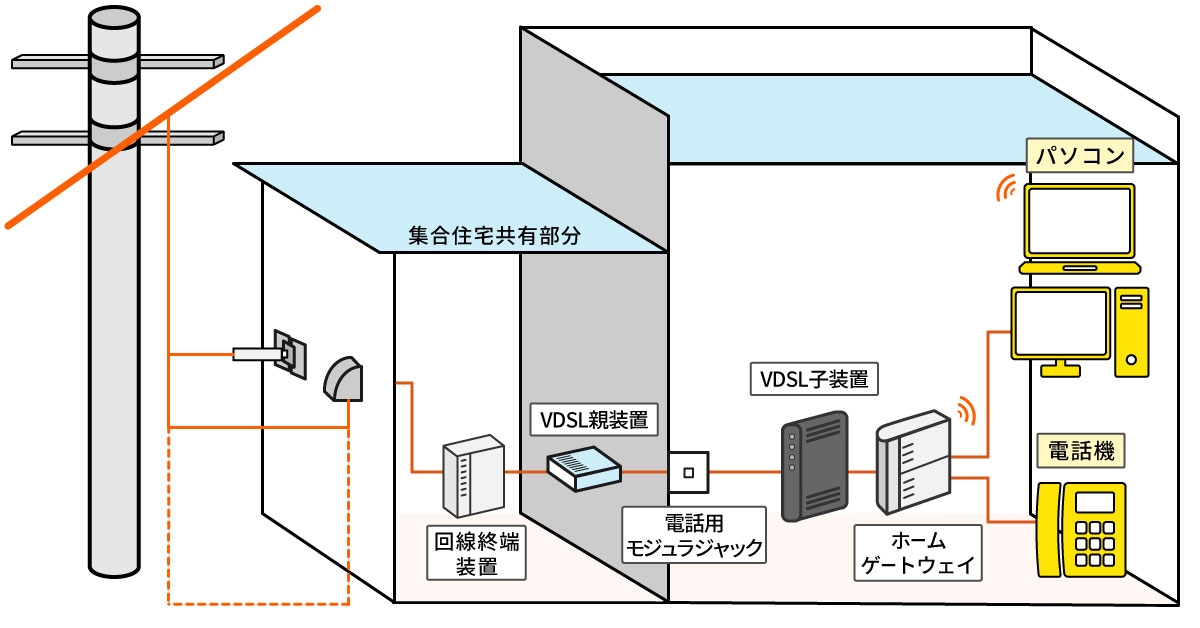

集合住宅（提供方式：V）配線イメージ図

• 電話用モジュラジャックにVDSL子装置を接続いたします。
• VDSL子装置などの電源（AC100V）をご用意ください。
• コミュファからレンタルする各機器には、短いケーブル類が付属します。長さが足りない場合は、お客さまにてご用意ください。
• 設置する機器・場所はメニューや提供方式によって異なります。

棟内LAN方式の場合

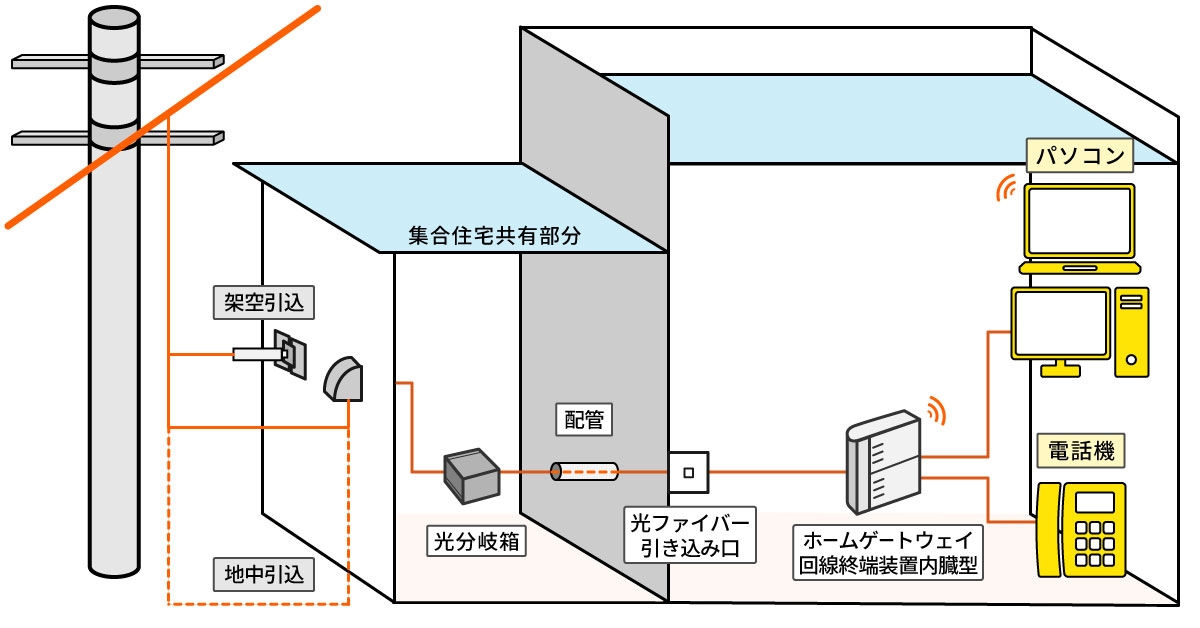

棟内光ファイバー方式の場合

光ファイバー

電柱から引留金具まで空中を架け渡します。

※黒色のケーブルとなります。
光ファイバーは折り曲げ、圧迫により断線、信号レベル低下を起こすことがあります。

光ファイバー引込方法

電話線等の配管を使用する

引出方法は、壁のコンセントパネルを変更して図のように引き出します。
※コンセントパネルを変更できない場合は、コンセントパネルと壁の間から光ファイバーを引き出します。

配管にスムーズに入らない場合は、引込方法を変更させていただきます。開通後に既設配管の不具合等で光ファイバーの改修等が発生した場合は、別途工事が必要になります。

穴を開ける場合

• 直径10mm程度の穴を開けて引き込みます。
• 開けた穴には防水処理を施します。
• 外壁の種類によっては穴を開けられません。

回線終端装置

• コミュファ委託の工事担当者が工事当日にお持ちします。
• ホーム、マンションFのお客さま宅内には、回線終端装置を設置いたします。回線工事までに、お客さまのご利用環境に合わせて、回線終端装置の設置場所をご確認ください。
• お客さまの希望される部屋（設置場所）へ光ファイバーを引き込み、回線終端装置を設置します。コミュファでは既存の電話機（親機）の付近への設置を推奨しています。

引込方法は「光ファイバー引き込み方法」の3種類のうち、お客さま宅に合う方法を工事業者から提案し、お客さまと相談のうえ決定します。以下の場合、工事業者から別の設置場所を提案させていただくことがあります。

• 引留金具から回線終端装置までの光ファイバー長が30ｍを超える場合
• ご希望の部屋への光ファイバーの引き込みが困難な場合

コミュファ光開通工事日までに回線終端装置用のAC100Vの電源をご用意ください。

ホームゲートウェイ

• 回線工事日頃にコミュファより送付します。
• ホームゲートウェイは、回線終端装置等（※1）の付近か、電話機もしくはパソコンの付近への設置を推奨しています。
• ホームゲートウェイの設置・接続は、初期訪問セットアップの担当者（※2）が行います。
